Hier Klicken für den digitalen Zwilling (3D Survey)

Hier Klicken für den digitalen Zwilling (Potree)

So nutzen Sie die interaktive 3D-Vermessung

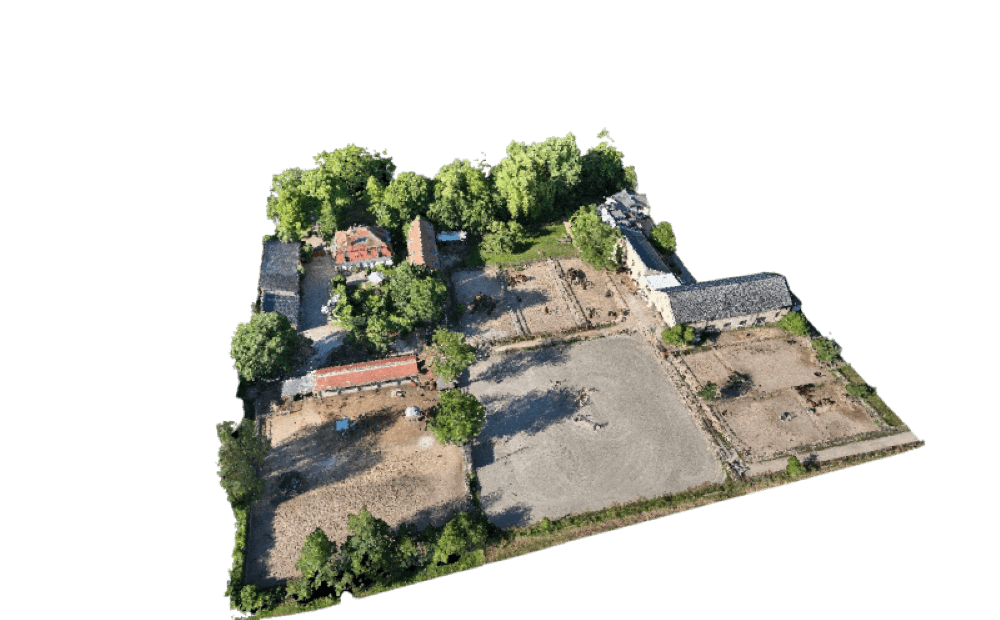

Wenn Sie rechts auf das Modell klicken, öffnet sich der interaktive Cloud-Viewer. Hier können Sie den Eschenhof nicht nur aus der Luft betrachten, sondern aktiv mit den echten Vermessungsdaten arbeiten.

Das bedeuten die Begriffe (Kurz & knapp):

  1. Punktwolke: Millionen präzise 3D-Messpunkte, die das zentimetergenaue, mathematische Fundament des Hofes bilden.
  2. Mesh: Das geschlossene, fotorealistische 3D-Modell, das durch das Verbinden dieser Punkte entsteht.
  3. Orthofoto: Eine absolut maßstabsgetreue, verzerrungsfreie 2D-Karte direkt aus der Vogelperspektive.
  4. CAD: Digitale Vektoren, Linien und Höhenkurven für die direkte Weiterverarbeitung in Planungs- und Architekturprogrammen.

So finden Sie sich im Programm direkt zurecht:

  1. Im Mesh (Virtueller Rundgang): Nutzen Sie Ihre Maus (Linksklick halten zum Drehen, Rechtsklick zum Verschieben) oder den Finger auf dem Tablet, um sich frei über das Gelände zu bewegen. Sie können jedes Gebäude, jede Halle und jedes Dach aus jedem beliebigen Blickwinkel für eine visuelle Sichtprüfung ansteuern.
  2. Im Orthofoto (Präzise 2D-Draufsicht): Schalten Sie ganz unten am Bildschirmrand den Button von 3D auf 2D um. Sie erhalten sofort eine ultra-hochauflösende Karte des Hofes. Nutzen Sie die Werkzeuge am linken Rand, um Strecken (z. B. Zaunlängen) zu messen oder Flächen (z. B. Reitplätze und Koppelgrößen) mit wenigen Klicks digital millimetergenau abzustecken.
  3. In der Punktwolke (Geometrie-Check): Öffnen Sie das Ebenen-Menü am rechten Bildschirmrand. Hier können Sie das fotorealistische Mesh ausblenden und die reine Punktwolke aktivieren, um die nackte, lasergenaue Geometrie des Geländes und feine Höhenstrukturen des Bodens zu analysieren.
  4. In CAD (Planungsdaten einsehen): Aktivieren Sie im rechten Menü die CAD-Layer. Hier werden die digitalisierten Gebäudegrundrisse, Bruchkanten und Objektgrenzen als Linienmodell direkt über das 3D-Modell gelegt, um die Schnittstelle für Architekten und Bauplaner sichtbar zu machen.
